一、用 途 及 原 理

1.1 用 途

鋁 模 早 拆 體 系 適 用 于 結 構 相 對 簡 單 且 標 準 性 較 強 的 建 筑 ， 特 別 是 高 層 住

宅 、 管 廊 類 項 目 。 主 要 適 用 于 高 層 住 宅 剪 力 墻 、 樓 梯 、 梁 板 及 管 廊 導 墻 、 吊 墻及 水 平 樓 板 等 混 凝 土 構 件 。

1.2 原 理

其 原 理 是 根 據 工 程 設 計 圖 紙（ 結 構 與 建 筑 相 結 合 ），經 定 型 化 設 計 和 加 工 ，定 制 完 成 所 需 要 的 標 準 尺 寸 模 板 及 與 實 際 工 程 配 套 使 用 的 非 標 準 尺 寸 調 節 模板 ， 組 成 的 新 型 模 架 體 系 。

二、做 法 及 技 術 參 數

2.1 做 法

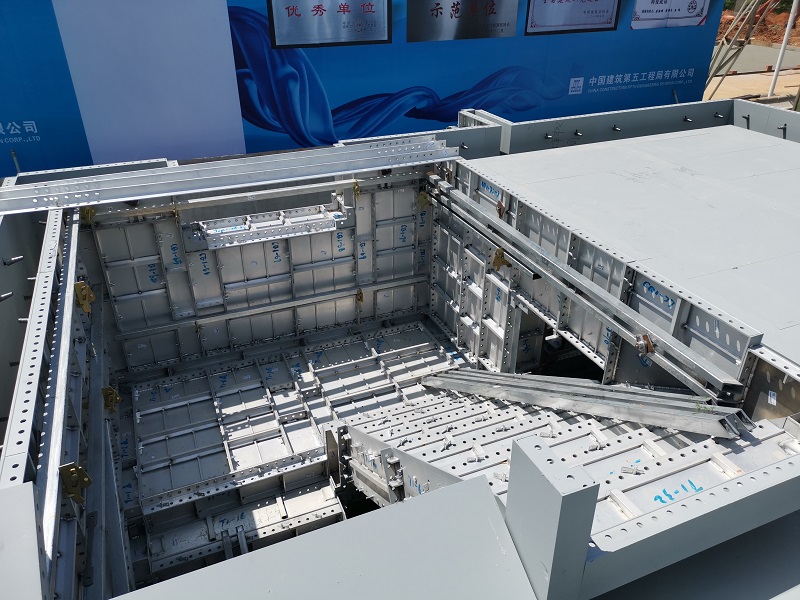

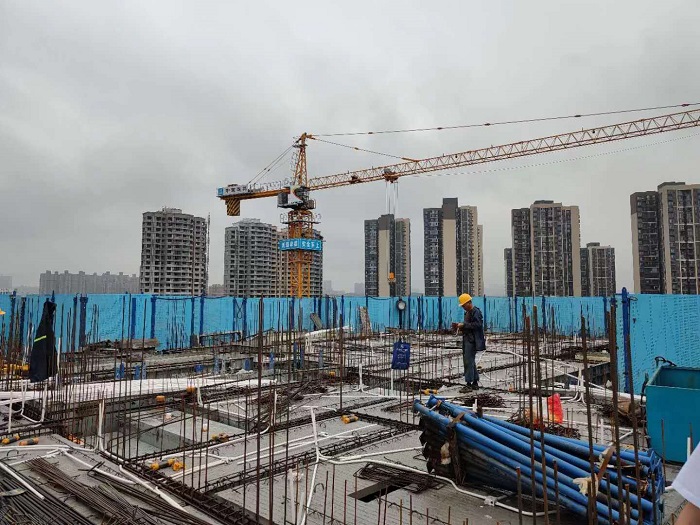

鋁 模 即 鋁 合 金 模 板 體 系 ， 由 面 板 系 統 、 支 撐 系 統 、 緊 固 系 統 和 附 件 系 統 組成 。 面 板 系 統 采 用 擠 壓 成 型 的 鋁 合 金 型 材 加 工 而 成 ， 取 代 傳 統 的 木 模 板 ， 配 合高 強 的 鋼 支 撐 和 緊 固 系 統 及 優 質 的 五 金 插 銷 等 附 件 ， 具 有 輕 質 、 高 強 、 整 體 穩定 和 裝 拆 便 捷 、 多 次 循 環 使 用 的 特 點 。

模 板 系 統 ： 包 括 墻 身 板 、 樓 面 板 、 梁 柱 板 和 樓 梯 等 ， 通 過 平 整 面 板 與 轉 角C 槽 實 現 陰 角 連 接 ， 構 成 混 凝 土 結 構 施 工 所 需 的 封 閉 面 ， 保 證 混 凝 土 澆 灌 時 建筑 結 構 成 型 。

支 撐 系 統 ： 包 括 鋼 支 頂 、 斜 支 撐 、 水 平 拉 桿 等 在 混 凝 土 結 構 施 工 過 程 中 起支 撐 作 用 ， 保 證 樓 面 、 梁 底 及 懸 挑 結 構 的 支 撐 穩 固 。 豎 向 為 準 確 調 節 標 高 ， 斜向 為 準 確 調 節 墻 體 垂 直 度 ， 可 控 誤 差 范 圍 在 3-5mm 內 。

緊 固 系 統 ：是 保 證 模 板 成 型 時 結 構 的 寬 度 尺 寸 ，澆 注 混 凝 土 時 不 產 生 變 形 、漲 模 、 爆 模 現 象 。 包 括 鋼 背 楞 、 穿 墻 螺 桿 等 ， 背 楞 可 控 制 墻 體 平 整 度 ， 穿 墻 螺桿 可 控 制 截 面 尺 寸。

附 件 系 統 ： 包 括 銷 釘 銷 片 、 吊 模 、 企 口 壓 槽 板 、 滴 水 線 等 ， 為 模 板 的 連 接

構 件 ， 使 單 件 模 板 連 接 成 系 統 。 鉤 子 、 錘 子 、 灰 鏟 、 銷 釘 銷 片 ， 工 作 凳 、 拆 模器 ， 傳 料 口 、 吊 架 、 脫 模 劑 (油 性 和 水 性 )。

2.2 技 術 指 標

鋁 模 面 板 系 統 通 過 放 樣 設 計 ， 可 滿 足 搭 建 各 種 建 筑 構 件 的 需 求 。 在 放 樣 設

計 上 ， 通 常 會 采 用 “ 80%標 準 件 +20%非 標 準 件 ” 搭 配 使 用 的 方 式 ， 從 而 實 現 靈活 組 合 ， 提 高 周 轉 率 的 要 求 。

三、實 施 效 果

3.1 經 濟 效 果 分 析

3.1.1 鋁 模 施 工 環 境 整 潔 ， 可 提 升 對 工 人 的 人 文 關 懷 。 施 工 后 廢 料 少 ， 模 板 材料 可 再 生 ， 符 合 綠 色 環 保 理 念 ， 可 帶 來 良 好 的 社 會 效 益 。

3.1.2 采 用 早 拆 模 支 撐 系 統 ，通 過 一 套 面 板 系 統 +三 套 支 撐 系 統 搭 配 使 用 ，可 實現 4 天 一 層 的 施 工 進 度 。 對 于 一 棟 33 層 的 建 筑 而 言 ， 相 比 傳 統 木 模 施 工 可 節省 工 期 約 一 個 月 。

3.1.3 鋁 模 施 工 裝 拆 快 捷 ， 可 有 效 縮 短 工 期 。 裝 拆 操 作 簡 單 ， 對 工 人 技 術 要 求不 高 ， 可 解 決 現 場 技 術 工 人 短 缺 的 問 題 。

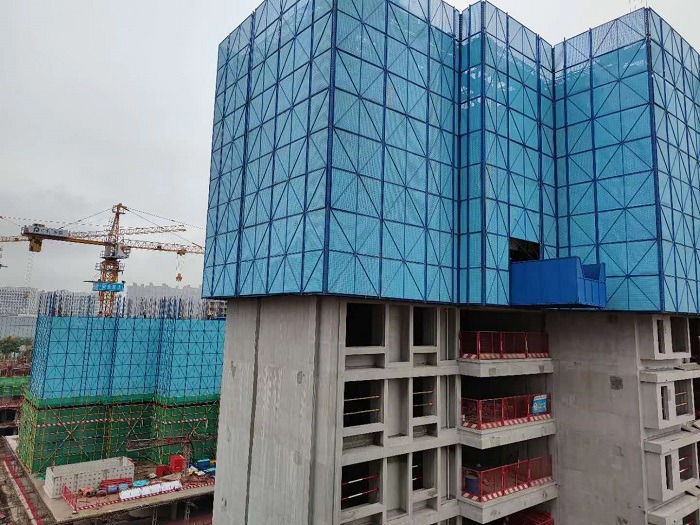

3.1.4 模 板 強 度 高 、 穩 定 性 好 ， 脫 模 后 混 凝 土 表 面 平 整 度 高 、 精 度 高 ， 可 免 去表 面 批 蕩 ， 節 約 成 本 。

3.1.5 樓 梯 構 造 柱 、 門 窗 過 梁 、 止 水 反 邊 、 沉 箱 反 坎 等 小 尺 寸 二 次 構 件 可 一 次成 型 ， 效 果 良 好 ， 可 有 效 地 解 決 外 墻 、 門 窗 、 衛 生 間 等 的 滲 漏 問 題 。

3.1.6 由 于 混 凝 土 工 程 質 量 及 精 度 提 高 ， 外 墻 門 窗 工 程 可 節 省 現 場 復 測 環 節 的時 間 ， 直 接 按 設 計 圖 排 產 安 裝 。 外 墻 門 窗 提 前 安 裝 后 給 室 內 裝 修 提 供 了 場 地 ，從 而 實 現 樓 棟 內 “ 土 建 -門 窗 安 裝 -室 內 裝 修 ” 搭 接 流 水 同 時 施 工 的 可 能 ， 大 大縮 短 交 樓 時 間 。綜 上 所 述 ， 鋁 模 施 工 環 保 高 效 ， 周 轉 次 數 多 ， 殘 值 高 ， 對 于 標 準 層 數 多 的

高 層 住 宅 具 有 較 大 的 成 本 優 勢 。 同 時 ， 鋁 模 施 工 可 實 現 在 結 構 封 頂 前 裝 修 工 程進 場 ， 縮 短 交 樓 時 間 ， 帶 來 良 好 的 時 間 、 經 濟 效 益 。

四、注 意 事 項

4.1 鋁 模 的 應 用 流 程類 似 于 鋼 結 構 深 化 設 計 ， 鋁 模 需 有 按 施 工 圖 深 化 配 模 設 計 過 程 。 從 深 化 設計 、 排 產 到 現 場 試 拼 裝 ， 周 期 約 2 個 月 。

4.2 為 使 混 凝 土 構 件 一 次 成 型 及 減 少 后 期 大 量 的 水 電 位 開 洞 、 開 槽 工 作 ， 鋁 模配 模 設 計 時 需 要 提 供 整 套 的 土 建 、 水 電 、 精 裝 修 施 工 圖 ， 用 于 模 板 排 布 設 計 、預 留 孔 洞 管 線 定 位 及 門 窗 洞 口 、 反 坎 等 細 部 大 樣 放 樣 設 計 。

4.3 鋁 模 經 配 模 排 產 及 現 場 拼 裝 調 試 后 ， 原 則 上 不 允 許 設 計 變 更 ， 否 則 會 影 響施 工 效 率 及 帶 來 材 料 浪 費 。

4.4 周 轉 使 用 時 ， 鋁 模 表 面 清 理 及 配 套 的 脫 模 劑 至 關 重 要 ， 過 程 中 應 及 時 對 小配 件 回 收 ， 加 強 鋁 模 成 品 保 護 。

五、相對于木模，鋁合金模板的優勢

（1）鋁模的優點

1、鋁合金模板重量輕、拆裝靈活

2、剛度高、使用壽命長、板面大、拼縫少

3、精度高、澆筑的水泥平整光潔

4、施工對機械依賴程度低、能降低人工和材料成本

5、應用范圍廣、維護費用低

6、施工效率高、回收價值高等特點。

（2）解決了傳統木模的問題

1、克服了傳統模板的裝、拆困難，不依賴具有長期經驗的模板技術工人，普通員工經一個小時簡單培訓，即可上崗獨立操作，為企業節省了人工費用；操作簡單、快捷。

2、解決了由于傳統模板自身剛度、強度差的原因而導致建筑工程主體質量差的現象，以及該現象造成裝飾抹灰層厚增加所造成的資源浪費，免抹灰則解決了空鼓開裂等隱患。

3、與使用木模板相比，不會在施工中產生大量的建筑垃圾，拆模后現場無任何垃圾，不生銹、無火災隱患、安裝工地無一鐵釘，無電鋸殘剩木片木屑及其它施工雜物，施工現場整潔。

（3）鋁模施工后達到了免抹灰的工藝

以萬科為例，在萬科新開工的主流產品中內外墻免抹灰的比重已經達到了29.1%，內外墻免抹灰讓萬科不僅縮短了工期，為搶先開盤贏得了先機，還因為沒有了抹灰這道工序，讓成本大幅降低，讓萬科更具競爭優勢
